Maschine für das Schneiden von nicht gewebten Stoffen

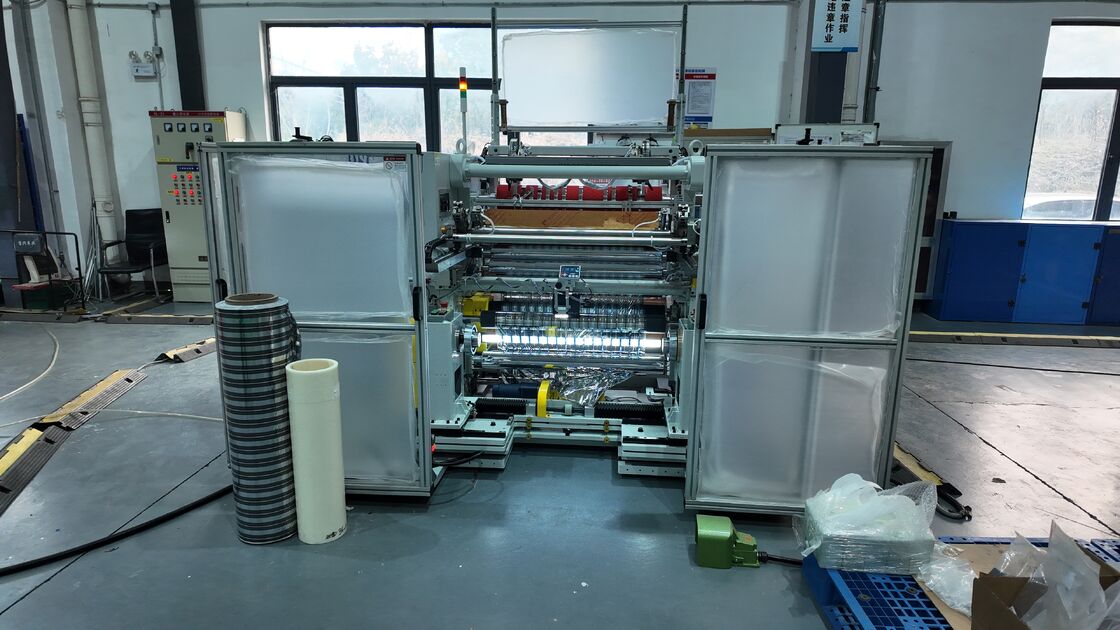

Längsschneider-Aufwickelmaschine der DSLS-Serie

Die Ausrüstung wird hauptsächlich für die Herstellung von Schlitzen für Lithiumbatterieseparatoren verwendet. Die Hauptaufgabe besteht darin, den ursprünglichen breit gerollten Lithiumbatterieseparator durch Abwickeln, Übertragungsmechanismus und Schlitzmechanismus in Lithiumbatterieseparatoren unterschiedlicher Größe und Breite zu unterteilen und den Wickelvorgang abzuschließen.

• Funktion

-Horizontale Bewegung und Front-End-Wickelmodus

-Ein Mensch-Maschine-Betriebssystem mit großem Touchscreen

-Ab- und Aufwickeln des CNC-AC-Servoantriebs

-Horizontal beweglicher, elektrisch gesteuerter Messerhalter, Standardkonfiguration für gerades Messer im Schlitzmodus

-Abwickeln der automatischen Abweichungskorrektur

-Antistatische Rückspulfunktion

          Prozessablaufdiagramm

Abwickeln → Korrektureinheit → Übertragung → Glätten → Rundmesserschneiden → Übertragung → Filmtrennung → Oberes und unteres Aufwickeln
↳ Abfall trimmen

Schematische Darstellung der Ausrüstung

• Strom

1) 3 Phasen x 400 Volt x 50 Hz

2)Umgebungstemperatur: 15~45℃

3)Luftfeuchtigkeit: 40 % ~ 90 %

4) Spannungsschwankung: <±5 %

Allgemeine Spezifikationen

Substrat: Batterieseparator, Dicke 5 µm – 25 µm

Untergrundbreite: Minimum 300 mm, Maximum 1350 mm

Aufwickelsystem: Unabhängige Aufwickelmethode mit zwei Armen

Schneidsystem: Schlitzen mit rotierenden Messern

Schnittbreite:

Einarmiges Aufwickeln: 55 mm – 200 mm

Standardmäßige synchronisierte Doppelarmaufwicklung: 300 mm – 650 mm

Abwickeldurchmesser: Maximal 500 mm

Aufwickeldurchmesser: Maximal 400 mm

Mechanische Geschwindigkeit: Bis zu 250 m/min

Betriebsgeschwindigkeit*: Bis zu 150 m/min

*Hinweis: Die tatsächliche Betriebsgeschwindigkeit hängt von den Eigenschaften des Substrats, der Gleichmäßigkeit der Dicke, der Schnittbreite und dem Können des Bedieners ab.

Maschinenabmessungen (ca.): 2500 mm (L) x 2800 mm (B) x 1500 mm (H) (vorbehaltlich der endgültigen Layoutzeichnung)

• Druckluft

1) Reinigen Sie die Druckluft frei von Feuchtigkeit, Schmutz und Öl

2) Druck (eintritt in die Geräteschnittstelle): Ca. 5-6 bar Manometer

3)Kondensationspunkt der Druckluft: 5℃

• Positionierung der Ausrüstung

Nachdem das Gerät auf ein Niveau eingestellt wurde, befestigen Sie es mit einer Druckplatte und Dehnschrauben.

Zweck und Vorteile der Ausrüstung

Die Hochleistungs-CNC-Schneidemaschine DSL-1500S ist speziell für das Schneiden flexibler Materialien wie Lithium-Ionen-Batterieseparatoren konzipiert.

Die Ausstattung umfasst folgende Hauptmerkmale:

Unabhängiges servogesteuertes Rückspulsystem

Große Touchscreen-Mensch-Maschine-Schnittstelle (HMI)

AC-Servoantriebe zum Ab- und Aufwickeln

Horizontal beweglicher Messerhalter mit Rotationsmesser-Schneideverfahren

Automatische Kontrolle der Abwickelspannung

Automatische Rückspulspannungs- und Konizitätskontrolle

Funktion zur Beseitigung statischer Elektrizität im Aufwickelbereich

Reservierter Installationsraum für Defektprüfsystem

Staubabsaugung am Schlitzschacht (optional)

System zur Entfernung von Klebstoffstaub an beiden Aufwickelseiten (optional)

• Technische Daten
