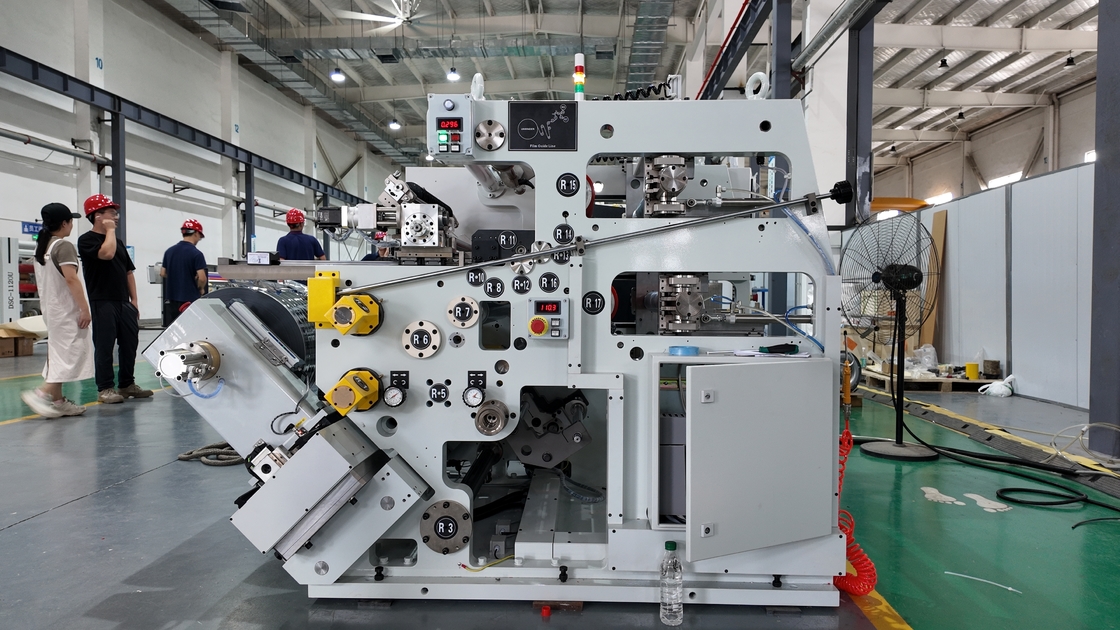

Schneid- und Wickelmaschine für Vliesstoffe

DSLS-Serie Schneid- und Aufwickelmaschine

Das Gerät wird hauptsächlich für die Herstellung von Lithiumbatterie-Separator-Schneiden verwendet. Die Hauptaufgabe besteht darin, den ursprünglichen breiten, gerollten Lithiumbatterie-Separator durch Abwickeln, Getriebemechanismus und Schneidmechanismus in Lithiumbatterie-Separatoren unterschiedlicher Größe und Breite zu teilen und den Aufwicklungsprozess abzuschließen.

• Funktion

-Horizontale Bewegung und Wickelmodus am vorderen Ende

-Ein großes Touchscreen-Mensch-Maschine-Bedienungssystem

-Abwickel- und Aufwickel-CNC-AC-Servoantrieb

-Horizontal beweglicher elektrischer Messerhalter-Schneidemodus, gerader Messerkonfiguration

-Abwickel-Abweichungskorrektur

-Aufwickel-Antistatikfunktion

          Prozessablaufdiagramm

Abwickeln → Korrektureinheit → Getriebe → Glätten → Kreismesserschneiden → Getriebe → Folientrennung → Obere & Untere Aufwicklung
　　　　　　　　　　　　　　 ↳ Beschnittabfall

        Geräte-Schematische Darstellung

• Elektrizität

1) 3-Phasen x 400 Volt x 50 Hz

2)  Umgebungstemperatur: 15~45℃

3) Luftfeuchtigkeit: 40 % ~ 90 %

4) Spannungsschwankung:<±5%

Allgemeine Spezifikationen

Substrat: Batterieseparator, Dicke 5 µm – 25 µm

Substratbreite: Minimum 300 mm, Maximum 1350 mm

Aufwicklungssystem: Unabhängige Zweiarm-Aufwicklungsmethode

Schneidsystem: Rotationsmesserschneiden

Schnittbreite:

Einarm-Aufwicklung: 55 mm – 200 mm

Standard-Doppelarm-synchronisierte Aufwicklung: 300 mm – 650 mm

Abwickeldurchmesser: Maximum 500 mm

Aufwickeldurchmesser: Maximum 400 mm

Mechanische Geschwindigkeit: Bis zu 250 m/min

Betriebsgeschwindigkeit*: Bis zu 150 m/min

*Hinweis: Die tatsächliche Betriebsgeschwindigkeit hängt von den Substrateigenschaften, der Gleichmäßigkeit der Dicke, der Schnittbreite und dem Fähigkeitsniveau des Bedieners ab.

Maschinenabmessungen (ca.): 2500 mm (L) x 2800 mm (B) x 1500 mm (H) (vorbehaltlich der endgültigen Layoutzeichnung)

• Druckluft

1) Saubere Druckluft, frei von Feuchtigkeit, Schmutz und Öl

2) Druck (Eintritt in die Geräteschnittstelle): Ca. 5-6 bar Manometer

3) Druckluft-Kondensationspunkt: 5℃

• Gerätepositionierung

Nachdem das Gerät waagerecht ausgerichtet wurde, befestigen Sie es mit einer Druckplatte und Spreizschrauben.

Gerätezweck und Vorteile

Die DSL-1500S Hochleistungs-CNC-Schneidemaschine wurde speziell für das Schneiden von flexiblen Materialien wie Lithium-Ionen-Batterieseparatoren entwickelt.

Das Gerät umfasst die folgenden Hauptmerkmale:

Unabhängiges servogesteuertes Aufwicklungssystem

Große Touchscreen-Mensch-Maschine-Schnittstelle (HMI)

AC-Servoantriebe für Abwickeln und Aufwickeln

Horizontal beweglicher Messerhalter mit Rotationsmesserschneidemethode

Automatische Abwickel-Zugkraftregelung

Automatische Aufwickel-Zugkraft- und Konusregelung

Statische Eliminierungsfunktion im Aufwickelbereich

Reservierter Installationsraum für Defekterkennungssystem

Staubabsaugsystem an der Schneidwelle (optional)

Klebstoff-Staubentfernungssystem auf beiden Aufwickelseiten (optional)

• Technische Daten
