DSLS-Serien-Slitter-Rewinder-Maschine

Die Ausrüstung wird hauptsächlich für die Herstellung von Lithiumbatterieseparatoren verwendet.Die Hauptaufgabe besteht darin, den ursprünglichen breitgewalzten Lithiumbatterieseparator in Lithiumbatterieseparatoren unterschiedlicher Größe und Breite durch Aufwickeln zu teilen, Übertragungsmechanismus und Schnittmechanismus und den Wickelvorgang abschließen.

• Funktion

- Horizontale Bewegung und Frontwicklungsmodus

- Ein großes Touchscreen für das Betriebssystem Mensch-Maschine

- Entwicklung und Rückwicklung CNC-AC-Servoantrieb

- Horizontale bewegliche elektrische Steuerung Messerhalter Schnittmodus gerade Messer Standardkonfiguration

-Automatische Abweichungskorrektur

-Windung mit antistatischer Funktion

          Prozessflussdiagramm

Entwicklung → Korrekturvorrichtung → Übertragung → Abflachen → Kreisblattschneiden → Übertragung → Filmtrennung → Ober- und Unterrückwicklung
↳ Trim Waste

Schema der Ausrüstung

• Elektrizität

1) 3 Phasen x 400 Volt x 50 Hz

2)Umgebungstemperatur: 15 bis 45°C

3)Luftfeuchtigkeit: 40% bis 90%

4) Spannungsänderungen: < ± 5%

Allgemeine Angaben

Substrat: Batterieseparator mit einer Dicke von 5 μm 25 μm

Substratbreite: mindestens 300 mm, höchstens 1350 mm

Wickelsystem: unabhängige Wickelmethode mit zwei Armen

Schneidsystem: Drehblattschneidverfahren

Schnittbreite:

Einarm-Rückwicklung: 55 mm ∼ 200 mm

Standard-Zwei-Arm-Synchron-Rückwicklung: 300 mm ∼ 650 mm

Durchmesser der Entwicklung: maximal 500 mm

Durchmesser der Rückwicklung: maximal 400 mm

Mechanische Geschwindigkeit: bis zu 250 m/min

Betriebsgeschwindigkeit*: bis zu 150 m/min

*Anmerkung: Die tatsächliche Betriebsgeschwindigkeit hängt von den Merkmalen des Substrats, der Dickengleichheit, der Schneidbreite und dem Fähigkeitsniveau des Bedieners ab.

Maschinenabmessungen (ca.): 2500 mm (L) x 2800 mm (W) x 1500 mm (H) (vorbehaltlich der endgültigen Layout-Zeichnung)

• Druckluft

1) Saubere Druckluft ohne Feuchtigkeit, Schmutz und Öl

2) Druck (eintritt in die Schnittstelle des Geräts): ca. 5-6 bar

3)Kondensationspunkt der Druckluft: 5°C

• Position der Ausrüstung

Nach der Einstellung der Ausrüstung auf eine Ebene befestigen Sie sie mit einer Druckplatte und Ausdehnungsschrauben.

Zweck und Vorteile der Ausrüstung

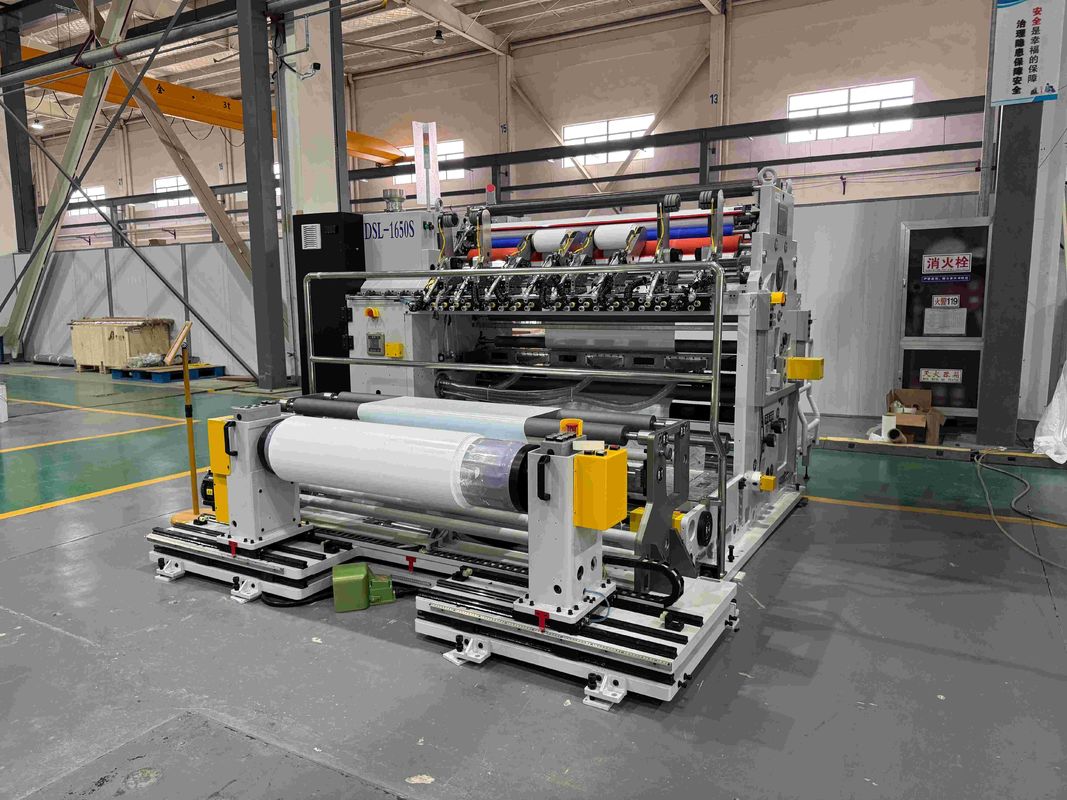

Die Hochleistungs-CNC-Schneidmaschine DSL-1500S ist speziell für das Schneiden von flexiblen Materialien wie Lithium-Ionen-Batterieseparatoren entwickelt worden.

Die Ausrüstung umfasst folgende Hauptmerkmale:

Selbständiges servo-gesteuertes Rückwicklungssystem

Große Touchscreen-Mensch-Maschine-Schnittstelle (HMI)

mit einer Leistung von mehr als 1000 W und einer Leistung von mehr als 1000 W

Horizontale Bewegliche Messerhalter mit Drehblatt-Schnittmethode

Automatische Spannungsregelung für die Entwicklung

Automatische Rückwickelspannung und Spannungskontrolle

Funktion zur statischen Beseitigung an der Rückwicklung

Für das Defektprüfsystem reservierter Einbauraum

Staubentnahme an der Schnittwelle (optional)

Auf beiden Seiten klebernde Staubentfernungsanlage (optional)

• Technische Daten
